Поломанный Quantum Fireball AS

Artem Makarov aka Robin
03.06.2008
4675 просмотров

Quantum AS с жалобой — «Не крутит двигатель при подаче питания». Как обычно, нужно восстановление данных.

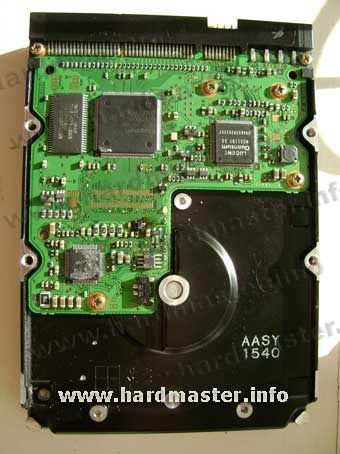

Вид Quantum AS со стороны эл-ки

Вид Quantum AS со стороны эл-ки

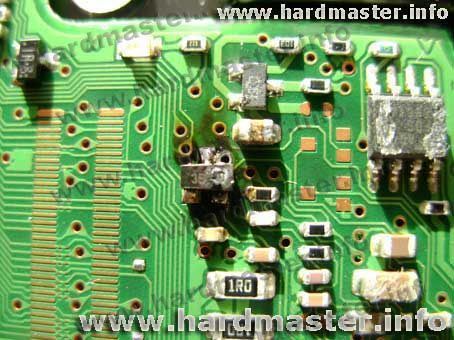

При детальном рассмотрении платы электроники четко виден термопробой маленького транзистора. Это составной биполярный pnp-транзистор со встроенным диодом.

Выгоревший элемент

Выгоревший элемент

Диск маленького объема, ремонт клиенту не нужен и ремонтировать жесткий диск, а точнее плату электроники в таком случае я смысла не вижу. В моей базе дисков и запчастей есть подходящая исправная плата электроники, которую можно прикрутить к банке для анализа ситуации.

После замены платы на заведомо исправную диск раскрутил двигатель, издал пару ударов позиционером об ограничитель, поднял обороты шпинделя, издал еще серию ударов и опустил обороты до прежнего уровня. Картина характерна для диска, головки которого не в состоянии прочитать серворазметку с дисков. Как следствие не происходит чтение микропрограммы и комплексная инициализация.

Судя по всему, скачок питания, который привел или был последствием выхода из строя элементов на плате электроники, повредил и микросхеме, расположенной внутри гермоблока, на БМГ. Ситуация получилась, как я описывал здесь. То есть вроде бы с первого взгляда ясно, что неисправно, но на поверку оказывается, что проблема гораздо обширнее.

Подобрав подходящий блок головок и осуществив в "чистой зоне" замену, я смог вычитать нужные пользователю директории и файлы. Повезло, что диск был небольшого объема и кол-во голов равнялось двум. Дело в том, что на этой линейке очень трудно найти совместимый БМГ от многоголового HDD.
