Диагностика ремонт и восстановление SSD M.2 диска

Artem Makarov aka Robin
31.10.2014
7120 просмотров

На восстановление файлов принесли SSD диск из ноутбука. Форм-фактор SSD m.2 Type 2280. Не грузится операционная система, при попытке восстановить информацию с LiveCD утилиты работы с диском виснут.

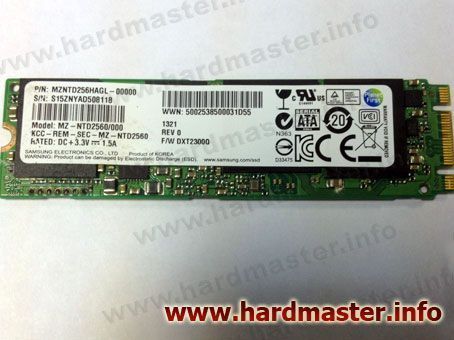

Восстановление и ремонт SSD M.2 диска

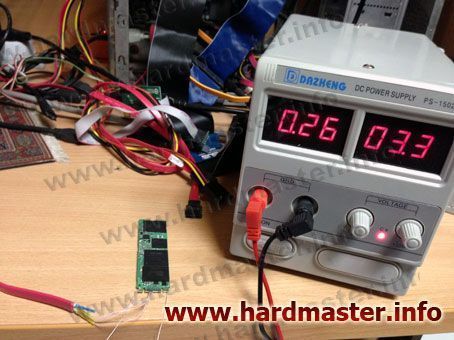

Диагностика показала необходимость подключиться к диску по SATA интерфейсу, для того чтобы считать посекторную опию на заведомо исправный носитель и разбираться с файловой системой уже с копии. Для организации этого процесса пришлось распаяться к интерфейсу и подать питание от внешнего источника.

Восстановление и ремонт SSD M.2 диска

Пинаут для распайка SATA интерфейса к SSD M.2 диску представлен ниже:

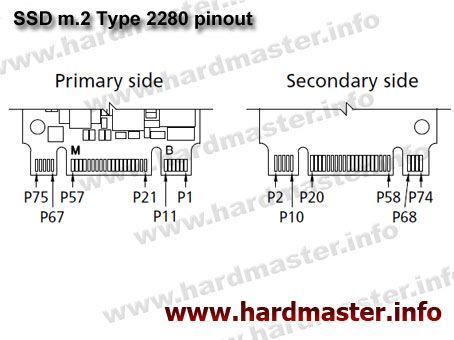

SSD m.2 Type 2280 pinout

SSD m.2 Type 2280 пинаут (pinout)

Ground - Pin 1, +3,3 V - Pin 2, SATA +B - Pin 42, SATA -B - Pin43, SATA -A - Pin 47, SATA +A - Pin 49.

В результате при запросе паспорта я увидел:

SSD MZNTD256HAGL

SSD MZNTD256HAGL

И подключив диск-приемник к аппаратно-программному комплексу склонировал все сектора, за вычетом бэд-блоков. Пользовательская информация в результате была успешно восстановлена.

Оставьте комментарий
Александр
08 декабря 2014, 13:00

А не проще ли было переходником воспользоваться на SATA?Или не было под рукой нужного?

Artem Makarov aka Robin
08 декабря 2014, 13:43

Да вот как раз после этого случая поназаказывали на e-bay всяческих переходников под всё, что можно :)
