Начало рабочего года, восстановление диска WD5000LMVW

Artem Makarov aka Robin
06.01.2014
14253 просмотра

Новогодние праздники закончились, и наша лаборатория вновь выходит на штатный режим работы. Граждане массовым порядком тащат умершие во время новогоднего чада кутежа девайсы с которых требуется восстановить нужные файлы и папки. Одним из первых дисков попал новый (относительно) 2,5" диск от компании Western Digital - WD5000LMVW-11CKRS0 семейства Hubble (отдельно доставляет безвестный маркетолог, или кто там у них технологические семейства обзывает?). За исключением того, что плату электроники пришлось откручивать отверткой T5 вместо привычной T6, сложностей этот диск не доставил. Привычные болячки кочуют у вестернов от модели к модели. В данном случае вышел из строя мост USB-SATA. Для ремонта такого диска проще всего заменить плату в сборе с переносом содержимого ПЗУ, ну а для восстановления данных достаточно припаяться напрямую к процессору и подключить диск штатно.

Следует отметить, что на некоторых модификациях м\с моста может быть активно шифрование. В этом случае сектора, читаемы штатно, будут зашифрованы и для получения оригинальных пользовательских файлов потребуется либо использовать аналогичную исправную плату, либо брать специальный переходник в котором используются распространенные мосты с активным криптом и функцией переключения между ними.

Для интересующихся выкладываю фото платы электроники HDD WD5000LMVW-11CKRS0 и самого кейса.

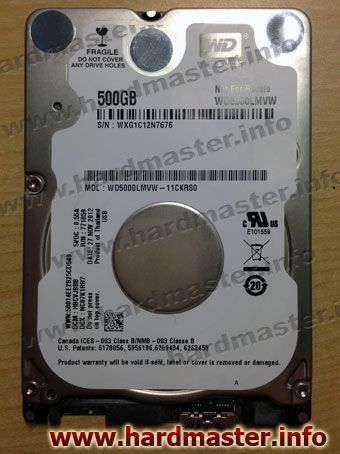

Восстановление WD5000LMVW-11CKRS0

Восстановление WD5000LMVW-11CKRS0

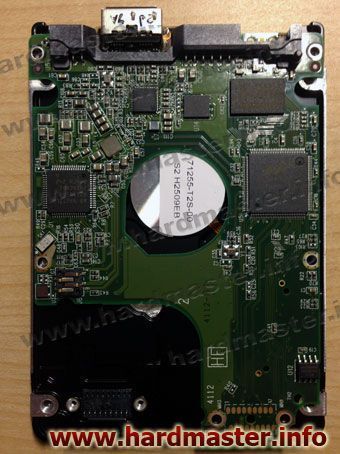

Плата электроники жесткого диска WD WD5000LMVW-11CKRS0

Плата электроники жесткого диска WD WD5000LMVW-11CKRS0

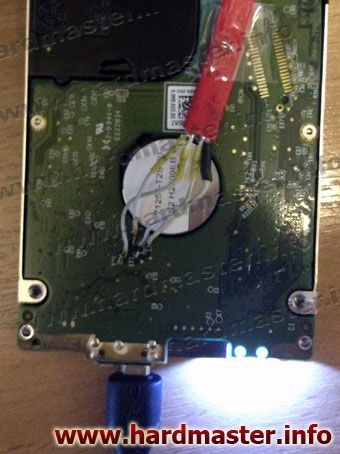

А вот как выглядит подключение диска по SATA. Надо не забыть перед припайкой убрать емкости с дорожек от ЦПУ к мосту, иначе диск по припаянному кабелю работать не будет!

Подключение SATA кабеля к HDD WD WD5000LMVW

Подключение SATA кабеля к HDD WD WD5000LMVW

Оставьте комментарий
Александр
31 января 2014, 09:03

Здравствуйте. А как дорого стоит данная процедура по извлечению данных? Спасибо.

Artem Makarov aka Robin
31 января 2014, 10:43

Согласно прайсу из раздела «цены»

Игорь
06 ноября 2014, 16:39

Добрый день! К чему ваш пост? Почему нельзя фото сделать по крупнее! Ведь не ясно куда паяться!

Михаил
01 января 2015, 17:26

Добрый день! Имею точно такой же винчестер, не могли бы вы загрузить более чёткие фотографии платы с местами, куда можно подпаять сата-кабель и рассказать подробнее, какие конденсаторы нужно выпаять заранее, спасибо!

Artem Makarov aka Robin
06 января 2015, 00:53

Всё что можно выложить в открытый доступ — выложено в открытый доступ. Для получения детальных инструкций что и куда паять — записывайтесь на наши курсы по ремонту HDD и восстановлению данных!

Yudjin
10 декабря 2015, 14:59

А написать какие провода припаивать к точкам Е71 Е72 Е73 Е75 религия не позволяет????????????

Алексей
14 января 2016, 15:31

А какие емкости надо убрать?

ALEX
03 мая 2016, 11:06

А почему нельзя например поменять плату на SATA ? просто перепаять ПЗУ и заменить плату на ревизию например: 771852 или даже работает ревизия 771823 только края подточить. или бумажку подложить. а то паять еше....
