Восстановление данных с карты памяти Lexar

Artem Makarov aka Robin
07.07.2018
768 просмотров

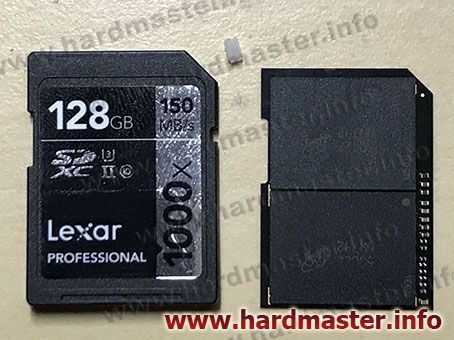

Из Великого Новгорода прислали вот такую карту памяти Lexar 128 Gb с интерфейсом SD UHS-II (Secure Digital Ultra High Speed) на восстановление информации:

Восстановление данных с карты памяти Lexar

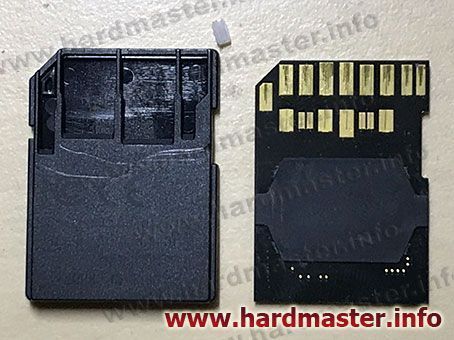

Карта выполнена на базе 2-х микросхем NAND в корпусе BGA-152/132 с ID 0x2C846454 A9000000 4-мя банками и характеристиками part size=16384Mb, page size=18272 bytes, block size=512 pages, а так же залитого компаундом неопознанного микроконтроллера.

Ремонт и восстановление SD Lexar

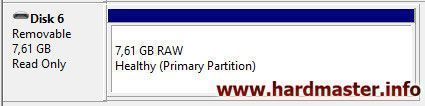

При штатном подключении к ПК в диспетчере дисков она определялась как физический накопитель объёмом 7,6 Gb

Карта памяти Лексар определяется с меньшим объёмом

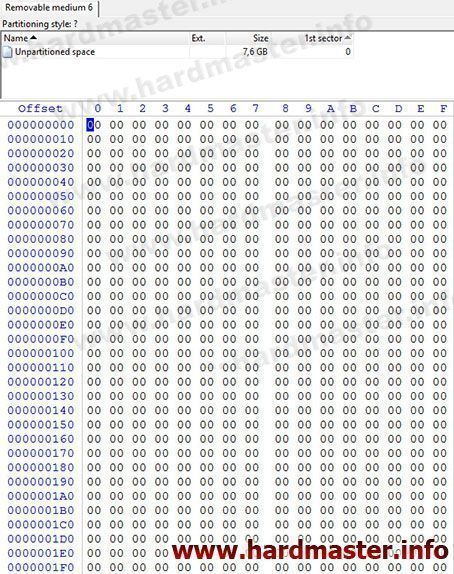

В шестнадцатеричном редакторе видно, что всё заполнено однородным паттерном 00h, т.е. попросту говоря — нулями.

Флешка Lexar забита нулями

Всё это в совокупности свидетельствует о том, что микроконтроллер и цепи питания полностью исправны, однако не построен транслятор в ОЗУ, в связи с чем флешка Lerxar видится в системе с меньшим объёмом, забитая нулями, т.е. поломалась и требуется выполнить восстановление данных с неё.

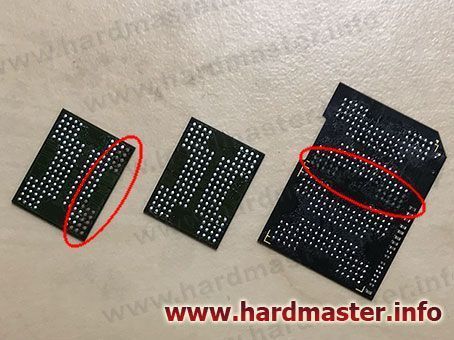

В процессе демонтажа стало понятно, что под одним чипом отгнили контакты — посадочные пятачки с монтажной платы остались на шариках микросхемы.

Микросхемы памяти NAND SD Lexar

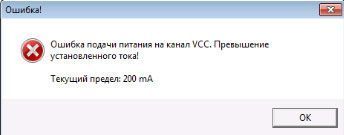

Но на этом проблемы не закончились. Успешно прочитав один чип, второй просто так не прочитаешь по причине короткого замыкания в самой NAND микросхеме, что при попытке чтения приводит к сообщению:

Превышение напряжения чтения NAND

Восстановление файлов с карты памяти Lexar при такой поломке одной из микросхем памяти представляется крайне маловероятным, т. к. даже при успешной попытке растворить компаунд самого чипа памяти с целью разварить кристалл NAND на монтажную плату, нет уверенности что он не окажется повреждён, а работы такого уровня сложности весьма дороги и трудозатратны.

Оставьте комментарий
Юрий
07 июля 2018, 16:05

Я правильно понял — ничего восстановить не удастся?
Как вы считаете в чем причина:
1.карта эксплуатировалась в ненадлежащих условиях?
2. механическое повреждение карты?
3. заводской брак?
Карта полностью непригодна для дальнейшей эксплуатации?

Artem Makarov aka Robin
08 июля 2018, 11:13

карта эксплуатировалась в ненадлежащих условиях?
Есть такая вероятность.

механическое повреждение карты? заводской брак?
Не выявлено

Карта полностью непригодна для дальнейшей эксплуатации?
Сами-то как думаете? Нет, ну починить то конечно можно, всунув в пластиковый корпус новую карту памяти. Только экономической целесообразности в таких действиях нет никакой.
