Ремонт и восстановление NVMe M.2 PCI-e SSD дисков

Artem Makarov aka Robin
08.02.2022
758 просмотров

В начале года получил новое оборудование, позволяющее успешно выполнять восстановление данных и ремонт AHCI и NVMe M.2 PCI-e SSD дисков. Процесс вывода диска в технологический режим с виртуальным построением транслятора на основании сканирования служебных блоков, на примере неисправного SSD AMD на базе микроконтроллера SM2263XT, выглядит таким образом:

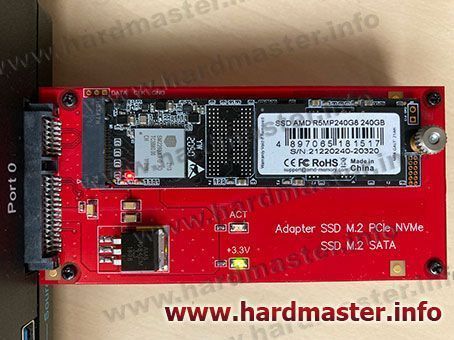

Восстановление и ремонт NVMe M.2 PCI-e SSD диска

Загрузка лоадера
****************************************
   MPISP code name......................... : MPISP_S1001A.bin

   Запись "MPISP_S1001A.bin"............... : Ok

   Статус SSD:
   SSD в состояниии готовности............. : Да
   Режим микропрограммы.................... : LDR
   Код ошибки SSD.......................... : 0x00 (No errors)
****************************************
Системная информация:
Id микросхем............................ : 0xEC5C98BF84CC
Производитель........................... : Samsung
Тип..................................... : 3dv5-92L TLC 16k
Емкость микросхемы...................... : 34 569 Мб
Каналов................................. : 4
Чипов (Всего)........................... : 0x08
Плоскостей на микросхему................ : 2
LUN на чип.............................. : 1
Блоков на чип........................... : 0x03EA
Страниц в блоке......................... : 0x08A0
Размер страницы......................... : 0x4000
Макс. уровень retry..................... : 0x00

Загрузка таблицы переназначенных блоков. : Ok
Инициализация транслятора
****************************************
   Построение транслятора
   ****************************************
      Загрузка информации о микросхемах памяти : Ok
      Загрузка таблицы переназначенных блоков. : Ok

      Сканирование служебной области
         блок: 0000.............................. : E1 (Def Tbl)
         блок: 0002.............................. : 03 (L2P)
         блок: 0003.............................. : 03 (L2P)
         блок: 0004.............................. : 03 (L2P)
         блок: 0008.............................. : 03 (L2P)
         блок: 000C.............................. : 03 (L2P)

      Загрузка таблицы переназначенных блоков. : Ok

      Применение фильтров
         Части транслятора (Найдено)............. : 0x30263

         Первый фильтр...
            Части транслятора (Удалено)............. : 0x1925B

         Второй фильтр...
            Части транслятора (Удалено)............. : 0x1521A

         Третий фильтр...
            Части транслятора (Удалено)............. : 0x0000
      Выполнено успешно

      Анализ полученных данных

         Предполагаемая емкость SSD.............. : 468 862 128 (0x1BF244B0) LBA
         Количество пользовательских блоков...... : 0x037E8000

         Части транслятора (Используется)........ : 0x37E8
         Части транслятора (Найдено)............. : 0x1DEE

         Части транслятора (Мин.: 0x0000; Макс.: 0x37E7)
            Регион (0x00)........................... : Используется: 0x0DFA; Найдено: 0x077A; Мин.: 0x0000; Макс.: 0x0DF9
            Регион (0x01)........................... : Используется: 0x0DFA; Найдено: 0x077C; Мин.: 0x0000; Макс.: 0x0DF9
            Регион (0x02)........................... : Используется: 0x0DFA; Найдено: 0x077C; Мин.: 0x0000; Макс.: 0x0DF9
            Регион (0x03)........................... : Используется: 0x0DFA; Найдено: 0x077C; Мин.: 0x0000; Макс.: 0x0DF9
      Выполнено успешно

      Сборка транслятора
      Выполнено успешно



Читать так же:

Подводные камни при форматировании HDD и SSD

К чему может привести тяга форматировать современные диски для последующего восстановления с них файлов, с помощью программ

Ремонт и восстановление данных с SSD на контроллерах Marvell

Терминальное подключение к SSD дискам на контроллере Marvell, команды для ремонта и чтения данных

Оставьте комментарий
Артур
28 марта 2022, 14:27

Ну ты поподробнее расскажи. Как раз интересует эта тема ибо перестал работать KingSpec nvme pci-e 1Tb на sm2263xt. Компьютер его видит только в rom режиме. И видит только 1Gb. Брал прошивальщик ибо вроде флеш нормальная вся. Но доходит до 75% или при других настройках 30% и выдает ошибку.

Artem Makarov aka Robin
28 марта 2022, 15:57

Если выдаёт ошибку, то скорее всего, что не «флеш нормальная вся». Для работы с SSD дисками я не использую общедоступные утилиты, профильное профессионально программное обеспечение позволяет детально контролировать процесс ремонта и применять различные настройки, отслеживая их влияние на результат. Всё общедоступное ПО из открытых источников, что попадалось мне на глаза, это игра в «русскую рулетку», где пользователь не понимает и не видит что с диском происходит.

Артур
04 апреля 2022, 13:16

в принципе согласен, я свой диск так восстановить и не смог. Я на usbdev описал свою проблему. Ник archy03. Если можешь помочь вылечить диск, то готов подвезти если стоимость ремонта будет в пределах разумного. Нужных данных на диске нет

Artem Makarov aka Robin
04 апреля 2022, 21:13

Не припомню, чтобы мы с вами на брудершафт пили, с чего это вы мне «тыкать» решили? Ремонт малоинтересен, диск можно передать только на условиях, что он будет лежать и ждать, пока выдастся свободное на ремонт время и незанятый канал на аппаратно-программном комплексе.

Артур
06 апреля 2022, 10:43

А чего ты такой нежный? Я тебя старше как минимум раза в 2.Не хочешь помочь так и напиши, хотя странно если это твоя работа с помощью которой ты получаешь зарплату.
