Диагностика ремонт и восстановление сигейта ST4000DM000

Artem Makarov aka Robin
10.03.2014
11710 просмотров

Прогресс неумолимо движется вперед. Помню, как покупка жесткого диска на 8 гигабайт была серьезным прорывом, глядь, а уже 4 терабайтные диски не только продаются, но и ломаться успевают. И конечно же пользователи спешат в нашу лабораторию для восстановления пользовательской информации.

На днях принесли HDD ST4000DM000, построенный на старой доброй архитектуре F3, относящийся к семейству Lombard. В очередной раз диву даешься, кто все эти названия для семейств винчестеров придумывает? Анамнез — при подаче питания не раскручивает шпиндельный двигатель. Требуется осуществить восстановление файлов.

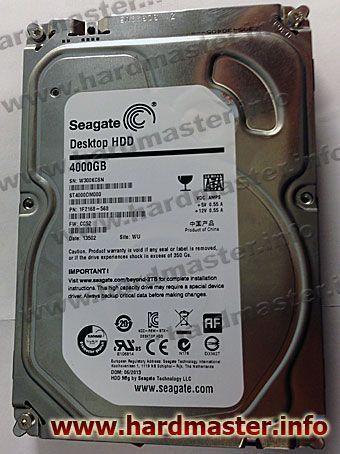

HDD ST4000DM000 на ремонт и восстановление

HDD ST4000DM000 на ремонт и восстановление

Причин такому поведению диска может быть несколько: выход из строя платы электроники (сгорел контроллер ST4000DM000), на аппаратном уровне, либо по причине сбоя вызвавшего модификацию ПЗУ. Клин мотора HDD Seagate или залипание головок на поверхности. Для дефектовки можно с помощью стетоскопа прослушать звуки из гермоблока в момент подачи питания. Если никаких звуков нет, то с высокой степенью веротяности надо менять плату электроники на аналогичную, заведомо исправную.

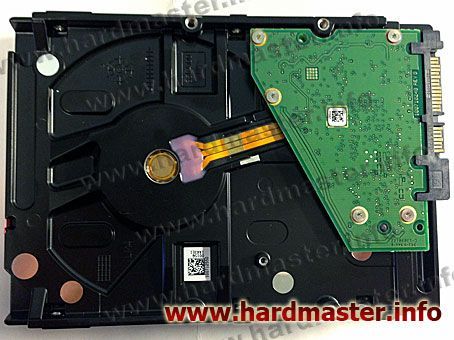

Плата электроники HDD ST4000DM000

Плата электроники HDD ST4000DM000

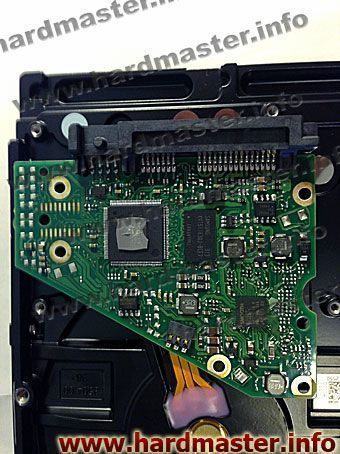

Контроллер ST4000DM000

Контроллер ST4000DM000

Если же слышны попытки раскрутить шпиндельный двигатель. которые не приводят к набору оборотов, то пришлось иметь дело либо с заклиниванием шпинделя жесткого диска, либо с залипанием голов. В первом случае потребуется выпрессовка пакета платтеров и установка на исправный мотор, во втором — с помощью специальных съемников при помощи ультразвукового генератора надо будет разлепить головки и аккуратно увести их на парковочную рампу за пределы пластин.

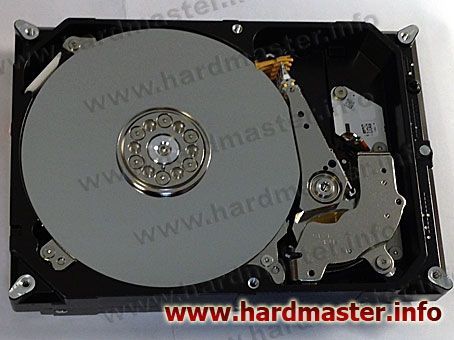

Поломался диск ST4000DM000

Поломался диск ST4000DM000

После того, как проблема выявлена и устранена, потребуется в технологическом режиме вычитывать сектора на диск-клон, чтобы в дальнейшем вести логический разбор и выгрузку данных уже с него. Тут так же поджидает несколько подводных камней. Во-первых — размер логического сектора 4096 байт, вместо привычных 512-ти. Многое ПО не в состоянии правильно интерпретировать такую разметку. Кроме того, объем диска не позволит проводить клонирование под 32bit операционными системами без специальных аппаратно-программных надстроек.

Читать так же:

Диагностика, ремонт и восстановление MQ01ABD100

Обзор внутреннего устройства и процесса ремонта и восстановления нового жесткого диска Toshiba MQ01ABD100

Диагностика ремонт и восстановление HDD Seagate ST4000DX000

В работе диск нового семейства Seagate ST4000DX000 PN 1C5160-570 FW CC42. Требуется его ремонт и восстановление

Оставьте комментарий
Александр
24 марта 2014, 19:16

Win 7 x32 Pro или Ultimate разве не позволяют клонировать ? 4 Тб ещё не приходилось клонировать,а вот с 3 Тб никаких проблем не возникло с Win7 x32 Ultimate

Artem Makarov aka Robin
24 марта 2014, 23:56

Возможно, некорректно выразился…
