Диагностика ремонт и восстановление SSD SanDisk SD6SP1M

Artem Makarov aka Robin
25.05.2019
331 просмотр

Поступил в работу неисправный SSD Sandisk семейства X110, к которому относятся модели SD6SP1M 064G 128G 256G 512G, в данном случае модель SD6SP1M-256G-1102.

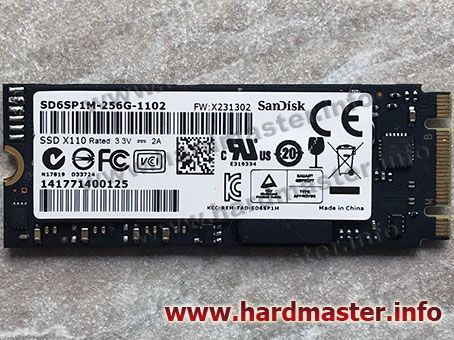

Восстановление данных с SSD Sandisk X110 SD6SP1M

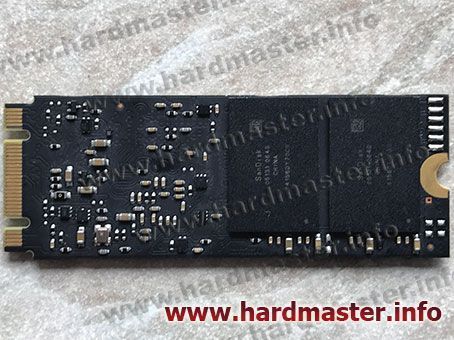

Ремонт SSD Sandisk X110 SD6SP1M

При подаче питания выходит в готовность но при любом обращении «зависает» с взведённым битом BSY в АТА регистрах.

Поломался SSD SanDisk SD6SP1M

Вывод в диагностический порт зашифрован:

!S1JpulLep,1Ep1 ^ pD'~pXcpl

!S1JpI``p,1Ep1 ^ pgp]%]K

!S1JpeIp,1EpU1 ^pgpXc

!S1Jpl`lI`p,1EpZZZp1^ ;pmX 2pZZZZ
!S1JpluI`Lep,1Ep1^ ;pprpZZZp(YJ; >U6(mpZZZ
!S1Jpl=)``lp,1Ep1^ ;plprpZZZp(YJ; >U6(mpZZZ
!S1Jple))L=p,1Ep1^ ;puprpZZZp(YJ; >U6(mpZZZ
!S1Jpl`)=Ip,1Ep1^ ;peprpZZZp(YJ; >U6(mpZZZ
!S1Jpl)Lllp,1Ep1^ ;p=prpZZZp(YJ; >U6(mpZZZ
!S1Jpulu=lp,1Ep1^ ;p`prpZZZp(YJ; >U6(mpZZZ
!S1Jpu=L))ep,1Ep1^ ;pLprpZZZp(YJ; >U6(mpZZZ
!S1JpuL)uLp,1Ep1^ ;p)prpZZZp(YJ; >U6(mpZZZ

После разлочки терминала становится видно сообщение об ошибке в стартовом логе:

<MSG 21933 uS> SATA PHY OK 1

<MSG 89908 uS> SATA - init

<MSG 89989 uS> ESAT - OK

<MSG 105133 uS> ... STAR LOAD ....
<MSG 128378 uS> STAR 0 : ... UNGRACEFUL ...
<MSG 137365 uS> STAR 1 : ... UNGRACEFUL ...
<MSG 147553 uS> STAR 2 : ... UNGRACEFUL ...
<MSG 159509 uS> STAR 4 : ... UNGRACEFUL ...
<MSG 179386 uS> STAR 3 : ... UNGRACEFUL ...
<MSG 209978 uS> STAR 5 : ... UNGRACEFUL ...
<MSG 236516 uS> STAR 6 : ... UNGRACEFUL ...
<MSG 266757 uS> STAR 7 : ... UNGRACEFUL ...
[FATAL FAILURE]
Log Version    : 2
FW Version     : HI:0x55677638 LO:0x30333031
Current CPU    : CPU0
Module         : iSAT_LoadAndInstall.c
Line           : 917
CPU Registers  :           CPU0         CPU1
---------------> [R0  ] =  0x8000000    0x1
---------------> [R1  ] =  0xFFFFFFFF   0x500002
---------------> [R2  ] =  0x85237E00   0x4
---------------> [R3  ] =  0x1D         0x0
---------------> [R4  ] =  0x452CED84   0x1
---------------> [R5  ] =  0x4B7C20     0x4001518
---------------> [R6  ] =  0x0          0x0
---------------> [R7  ] =  0x400E6E4    0x40010BC
---------------> [R8  ] =  0x4009EF8    0x4002A70
---------------> [R9  ] =  0x4B7C9F     0x0
---------------> [R10 ] =  0xFFFFFFFF   0x4001515
---------------> [R11 ] =  0x1F         0x4000A88
---------------> [R12 ] =  0x6000       0xC
---------------> [SP  ] =  0x4008040    0x4001090
---------------> [LR  ] =  0x800872B0   0x10E18
---------------> [SPSR] =  0x20000053   0x0
---------------> [CPSR] =  0x40000053   0x200000D3
Intr Task's PC : 0x80077630
Intr Task's LR : 0x800872B0
Intr Task's SP : 0x04008030
RTOS ErrNo     : 0x10A00082
SW Timestamp   : 67 ticks
HW Timestamp   : 723451 uS
User parameters:
---------------> [ARG0] =  0x8000000
---------------> [ARG1] =  0xFFFFFFFF
---------------> [ARG2] =  0x452CED84
---------------> [ARG3] =  0x4B7C20
RTOS Task ID   : [0x4 = STAR_4]
Record CRC     : 0x129FD689

fatal_failure>

Накопитель собран на 8-ми NAND микросхемах MLC с ID 0x453EA6927ED70904 и микроконтроллере Marvell 88SS9175.

Для того, чтобы выполнить ремонт или восстановление данных с SSD SanDisk SD6SP1M потребуется перевести диск в SafeMode замыканием пар контрольных точек и произвести загрузку т.н. loader или бут-кода, через который открывается возможность работы в Extend режиме с возможностью форматирования STAR (для ремонта, при котором данные будут утрачены) или сборки виртуального транслятора для восстановления пользовательских файлов в технологическом режиме.

Отремонтированный SanDisk SD6SP1M радует в терминале сообщением:

<MSG 21973 uS> SATA PHY OK 1

<MSG 91095 uS> SATA - init

<MSG 91177 uS> ESAT - OK

<MSG 106477 uS> ... STAR LOAD ....
<MSG 136777 uS> STAR 0 : ... GRACEFUL ...
<MSG 141266 uS> STAR 1 : ... GRACEFUL ...
<MSG 147076 uS> STAR 2 : ... GRACEFUL ...
<MSG 153486 uS> STAR 3 : ... GRACEFUL ...
<MSG 156138 uS> STAR 4 : ... GRACEFUL ...
<MSG 178066 uS> STAR 5 : ... GRACEFUL ...
<MSG 211389 uS> STAR 6 : ... GRACEFUL ...
<MSG 214218 uS> STAR 7 : ... GRACEFUL ...
<MSG 337832 uS> gPageCopySSD=0xFEEE (0x4001734)
<MSG 340970 uS> STAR X 8
<MSG 341532 uS> DLA OFF
<MSG 349807 uS> SATA - loop
