Восстановление данных с монолитных USB, SD и MicroSD флешек

Artem Makarov aka Robin
27.09.2014
54943 просмотра

В последнее время всё чаще приносят на восстановление информации флешки, выполненные по технологии UDP (USB Disk Package) на монокристальной основе, так называемые монолиты. Сегодня речь пойдёт о процессе восстановления данных с такого монолита, - карты памяти SD которую прислал партнер из города Кемерово. На карточке была записана видеосъемка свадьбы, и когда торжество успешно окончилось и пора было приступать к монтажу и выпуску подарочных DVD, флешка приказала долго жить.

Восстановление монолитных SD карт памяти

Примечательно, что внешне не понять, — это "классическая" SD карточка, с платой текстолита, NAND памятью и контроллером, или монокристалл. До тех пор, пока не вскроется пластиковый корпус. Чаще всего выход таких карт памяти из строя обусловлен сбоем в таблицах трансляции. Реже — электромеханическими повреждениями.

Для восстановления файлов с такой карточки первым делом надо вычитать дампы с кристалла. Для этого механическим (очисткой и шлифованием) путем удаляется защитный лак, скрывающий дорожки и контактные площадки монолита. После чего флешка начинает выглядеть так:

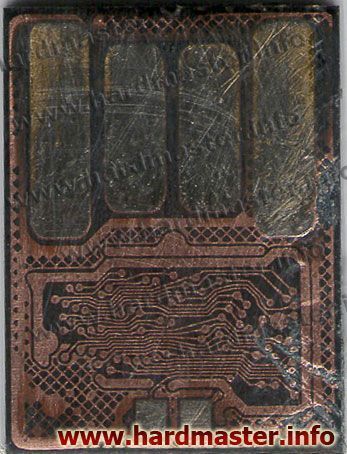

Распиновка монолитной SD карты

Дорожки и распиновка монолитной SD карты

Видны контактные площадки, к которым подключены шина данных, chip enable, read/write busy, питание и т.п. Разумеется ничего не промаркировано, и даташитов, в которых подробно расписано, что куда подключать, в свободном доступе так же нету. Распиновку можно отыскать либо взяв точно такую же исправную флешку (а их великое множество типов, и найдя такой же по виду условный SD Kingston, можно получить внутри совершенно по другому сделанный девайс) и вооружившись логическим анализатором кропотливо изыскивать что куда и зачем. Либо купив распиновку у человека/конторы, которые такую работу за тебя уже сделали.

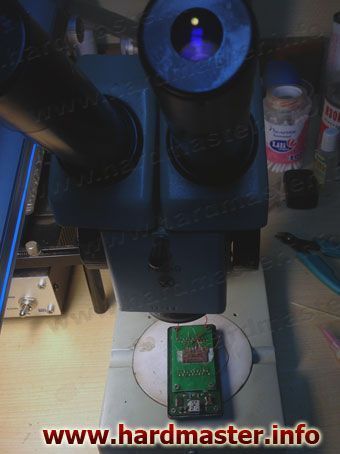

Дальше, сверяясь с полученной схемой вывода контактов, под микроскопом монолит распаивается тонкими проводниками на монтажную плату. Работа кропотливая и небыстрая.

Восстановление данных с монолитных монокристальных SD карт

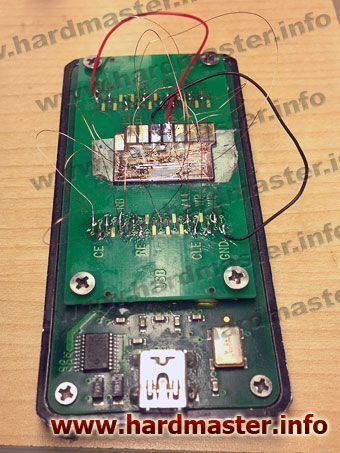

В итоге получается нечто такое:

Восстановление информации с монолитных монокристальных SD карт

Или такое:

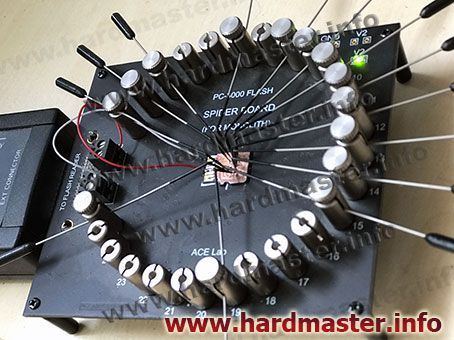

Оборудование для извлечения файлов с микро-флешек и монолитов

Теперь можно читать дампы. После прочтения, примерно пол-дела считай что сделано.

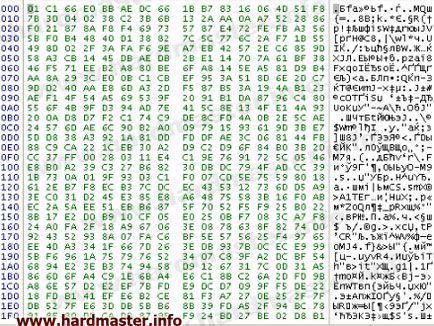

Теперь в полученных дампах нужно устранить внутренние преобразования. Первым делом убрать маску XOR, которую накладывал при записи информации в ячейки NAND контроллер флешки. С этой маской сектор выглядит так:

Сектор монолитной флешки с XOR-преобразованиями

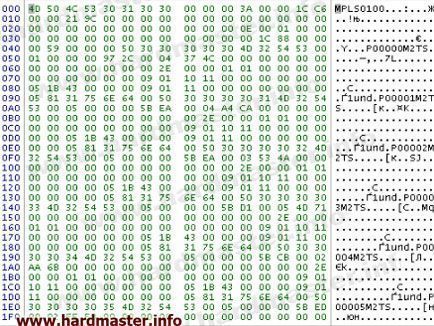

а когда нужная маска XOR подобрана и применена, то сектор приобретает осмысленный вид:

XOR успешно устранён!

После устранения XOR преобразований нужно выставить корректную геометрию сектора, описать маркеры и область ECC корректировки данных. С помощью алгоритма ECC поправить битовые ошибки. Выяснить, в какой последовательности были расположены блоки, их размер. Поскольку тип контроллера неизвестен (это ж монолит!), то надо определить, каким сборщиком пользоваться в данном конкретном случае. Будет ли это сборка финального образа по маркеру сектора или по остаткам таблиц трансляции.

После того, как образ собран, проверить конфликтные блоки, имеющие одинаковый маркер, на актуальность и подставить в образ те, с которыми итоговый результат будет наилучшим. Получив привычный образ с файловой системой можно открыть его в любом дисковом редакторе и выгрузить нужные пользователю файлы.

Безусловно, многие операции достаточно автоматизированы, но тем не менее объем работ при восстановлении данных с монолитов (монокристаллов) весьма велик. Далеко не каждый инженер или компания, восстанавливающая информацию, горит желанием с такими работами связываться. И ценник на такого рода восстановление весьма далёк от понятия "бюджетный".

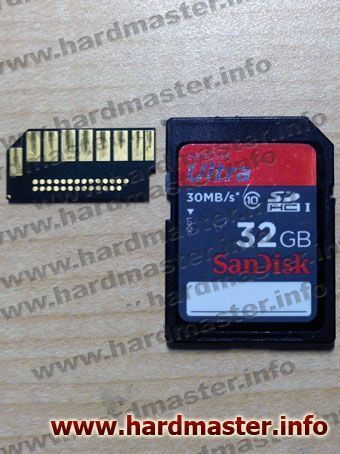

Вот еще один случай на примере восстановления SD Sandisk — такой же монолит, только внутри чуть по-другому сделан:

Флешка Sandisk (Сандиск) на восстановление

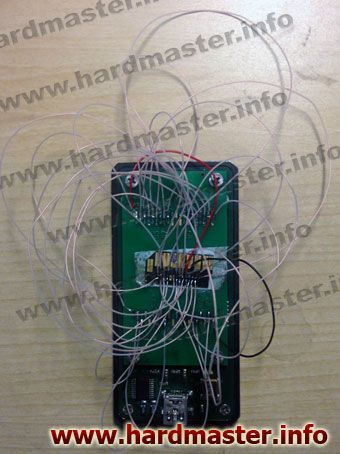

Не определяется флешка Sandisk (Сандиск)

Не определяется флешка Sandisk (Сандиск)

Готово для чтения

Восстановление MicroSD флешек

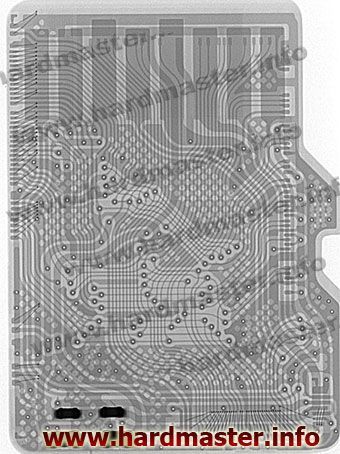

Для определения распиновки технологических выводов для подключения к чипу памяти напрямую в нашей лаборатории применяется оборудование, позволяющее делать рентгенограммы микросиди карт памяти. Выглядит это вот таким образом:

Рентгеновский снимок флешки микро сд карты памяти

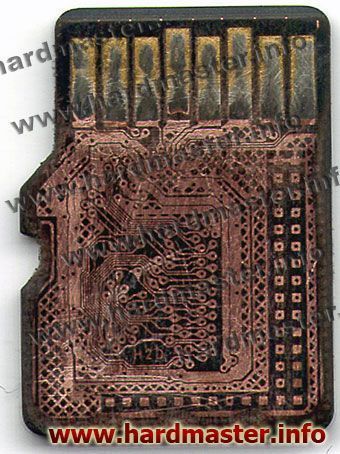

А вот как выглядят контактные площадки на Micro SD карточке. Сразу нужно оговориться, что это только несколько примеров из множества вариантов компоновки.

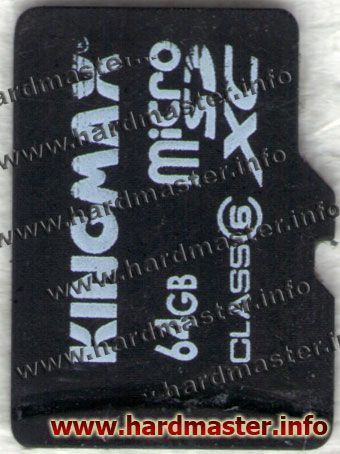

Не определяется Micro SD Kingmax

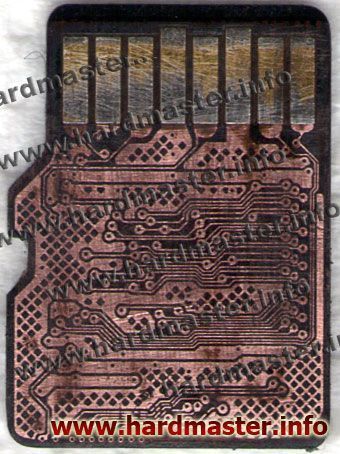

Восстановление и ремонт Micro SD Kingmax

Восстановление данных с неопределяющейся Микро СД карты

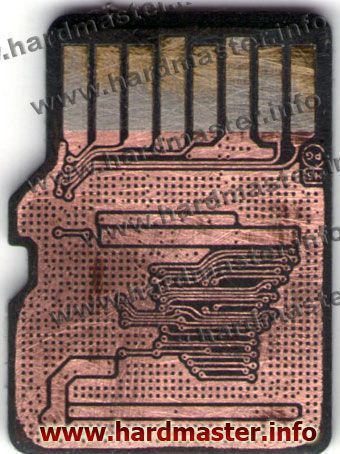

Еще одна распиновка микросд

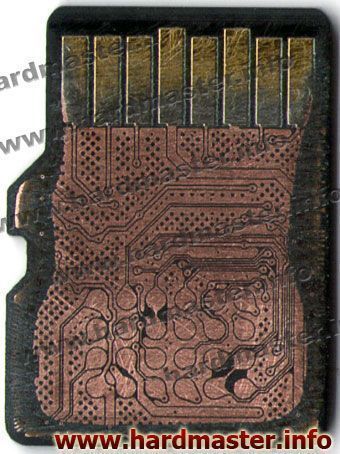

Восстановление микро сиди карты HC

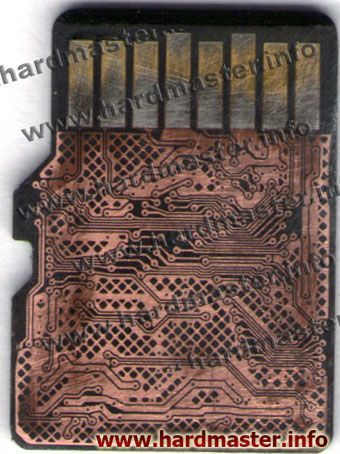

Микро СД X-Flash 32Gb

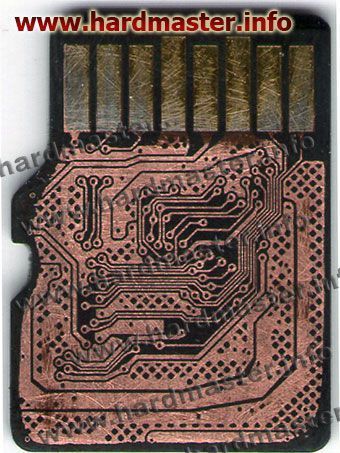

MicroSD KingMAX pinout

Восстановление данных с монолитных (монокристальных) SD и MicroSD карт

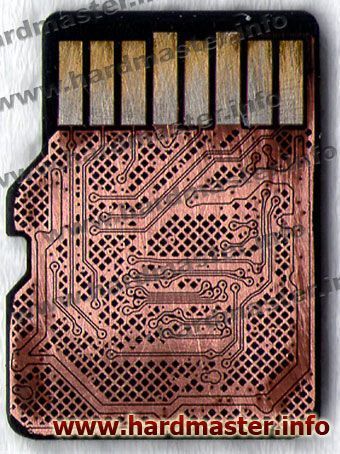

Восстановление данных с MicroSD OltraMax

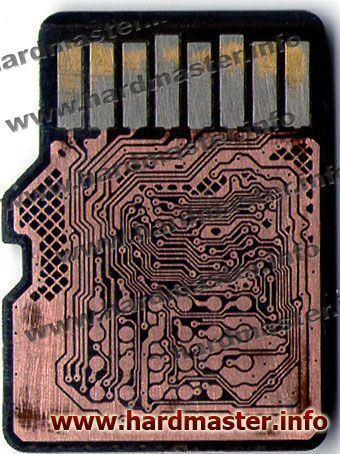

Восстановление Micro SD Qumo

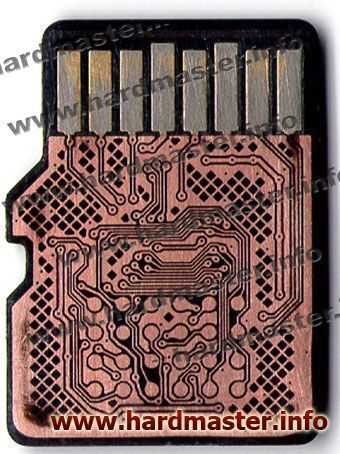

Ремонт и восстановление MicroSD Kingston

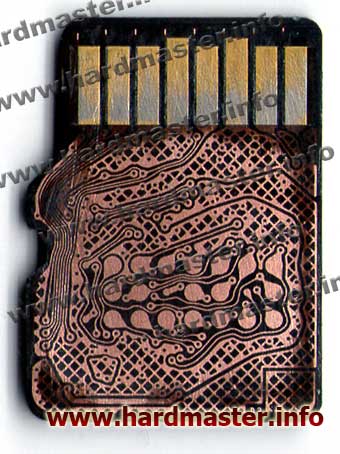

Восстановление Силикон Пауэр микро-сд

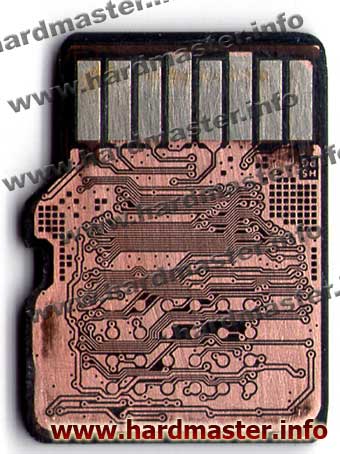

Монолит микро сд пинаут

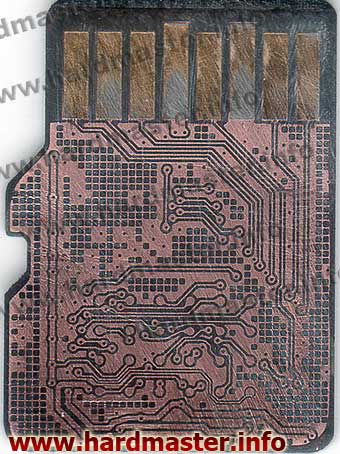

Монолит микро-сд распиновка

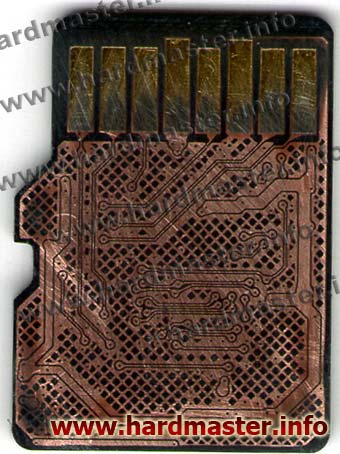

Восстановление данных с микро сд трансценд

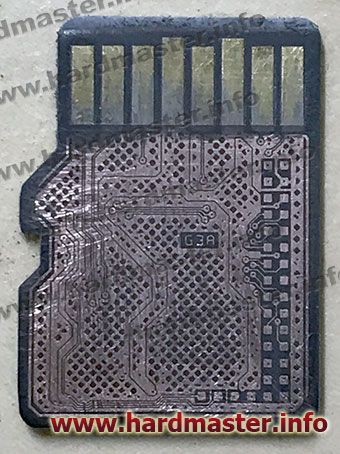

Восстановление данных с микро сд Самсунг

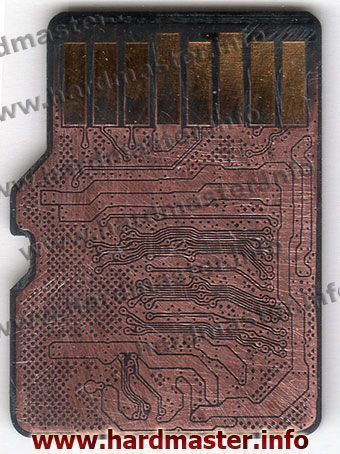

Восстановление данных с микро сд SmartBuy

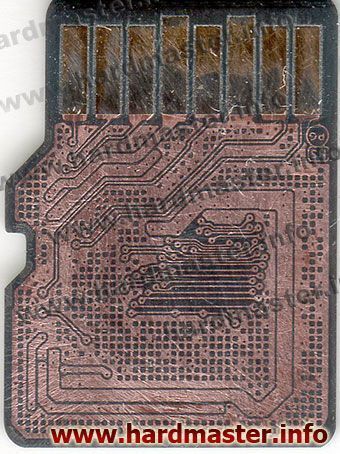

Восстановление данных с микро сд Кингстон

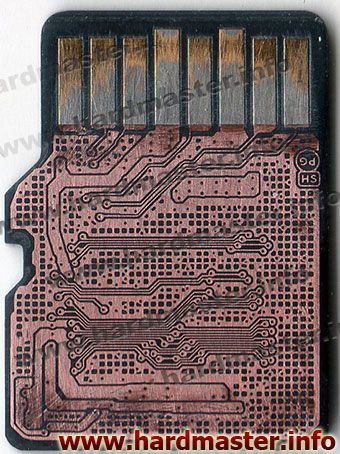

Восстановление данных с микро флешки Sony

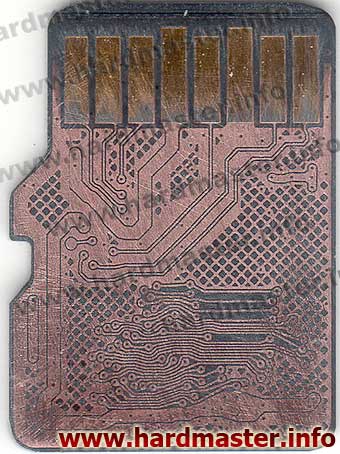

Восстановление файлов с микро сд Adata

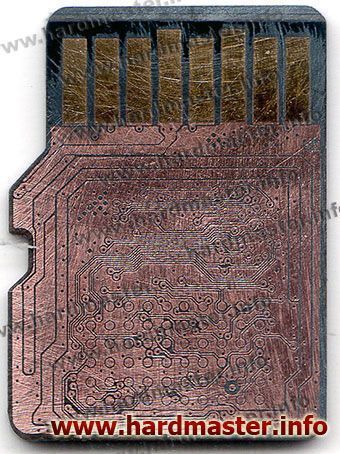

Восстановление файлов с микро сд Микрон

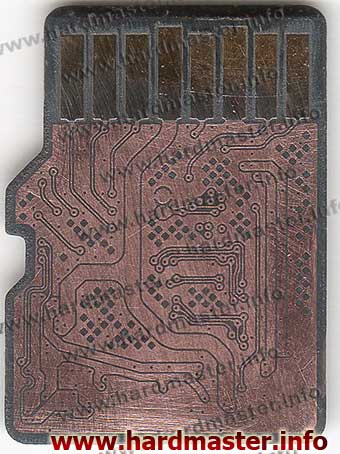

Пинаут микросд

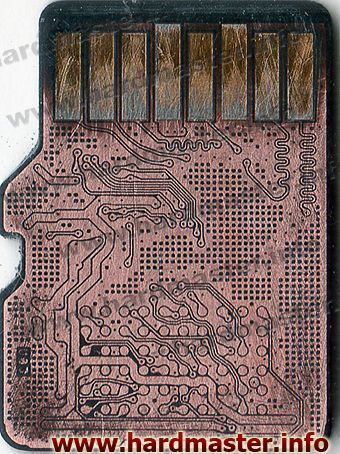

Восстановление micro sd Lexar

Восстановить файлы с микро карты смартбай

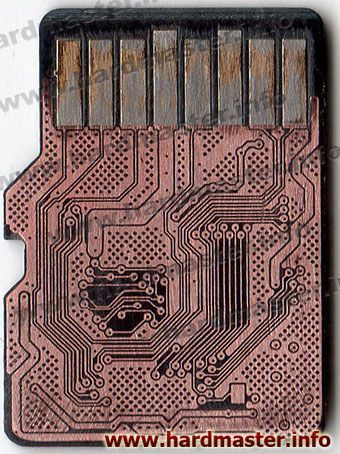

Вернуть файлы с поломанной микро флешки

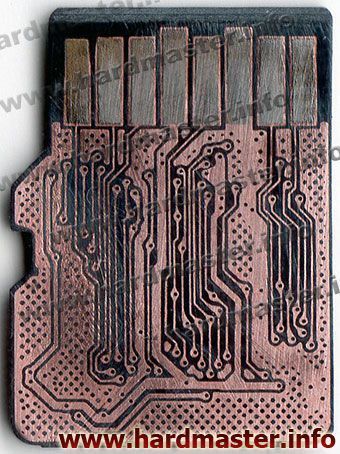

Вытащить всю информацию с поломанной микро сд флешки

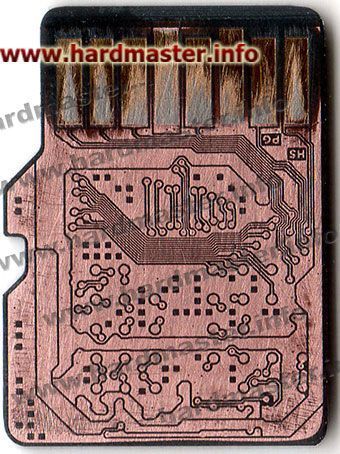

Пинаут микро СД

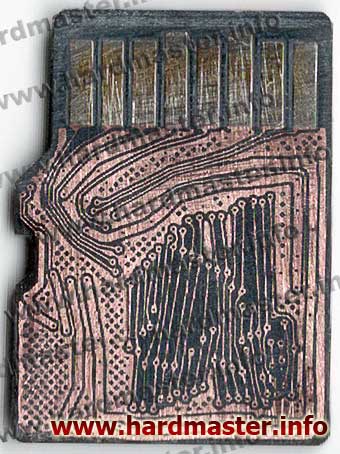

Восстановить файлы с флешки карты MegaBit

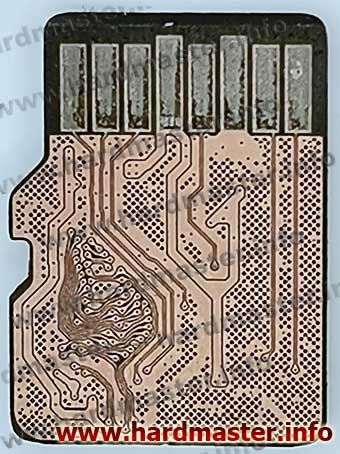

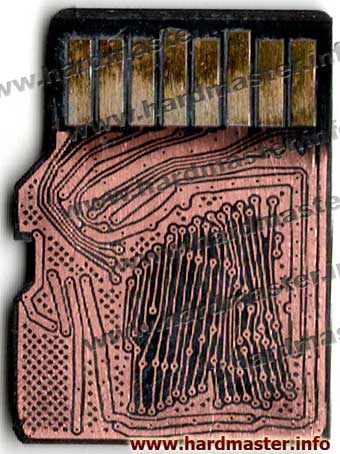

Восстановить информацию с флешки карты Netac Pro

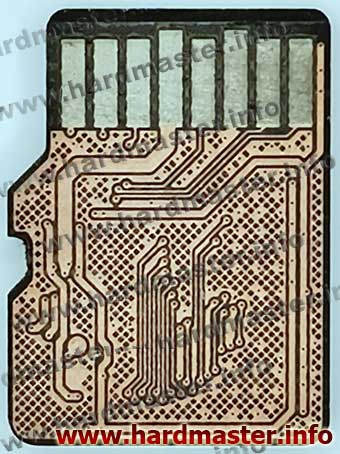

Восстановить данные с флешки карты Hikvision

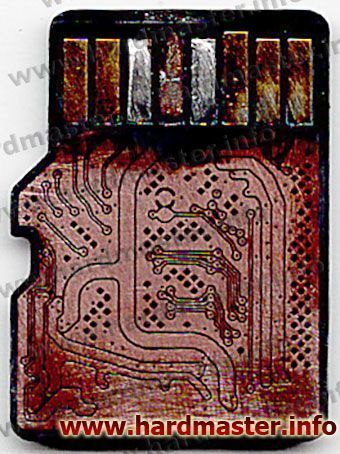

Восстановить файлы с Canvas Select Plus

Так же рентгенограмма позволяет помочь с нахождением пинаута на USB монолитах:

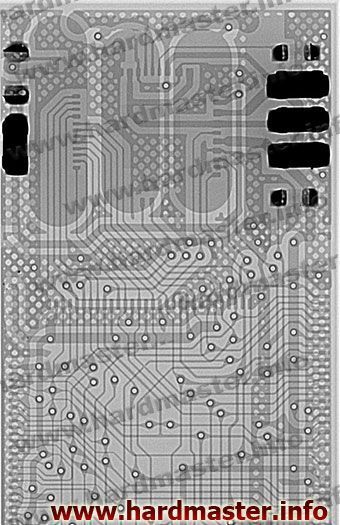

Рентгенограмма USB монолитной флешки

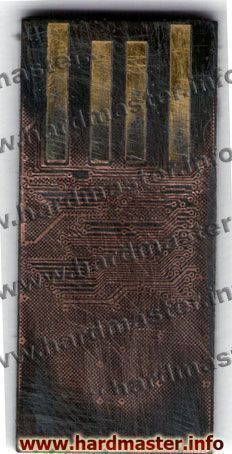

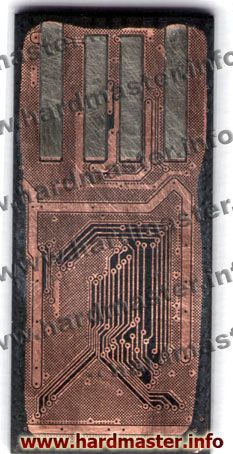

Восстановление USB монолитов Распиновка USB монолита

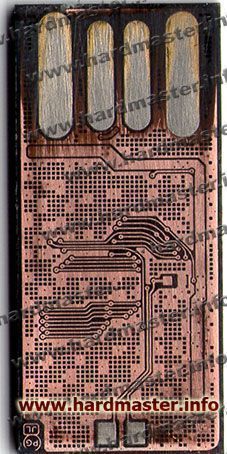

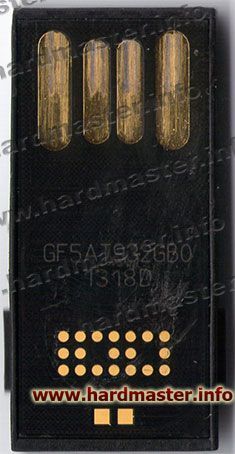

Пинаут USB монолитная флешка Kingston монолитная флешка ЮСБ

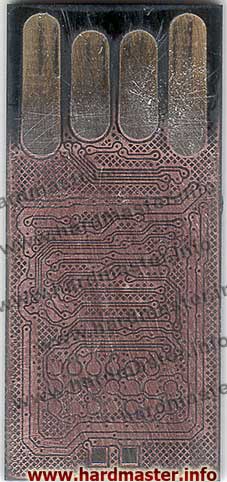

Восстановить USB монолит

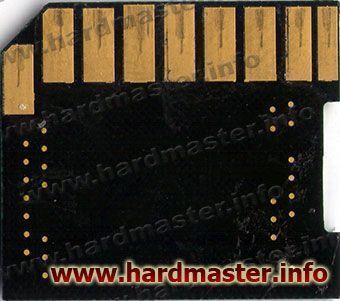

Ещё вот такой SD монолит

Ещё вот такой SD монолит

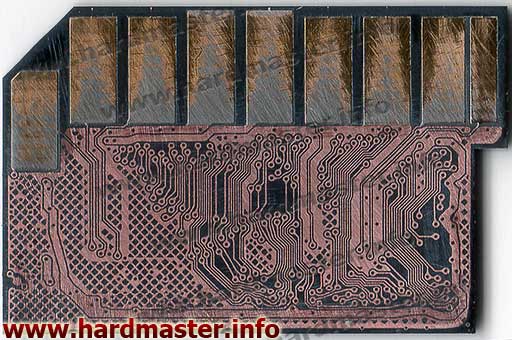

Восстановление SD A-data

Восстановление SD A-data

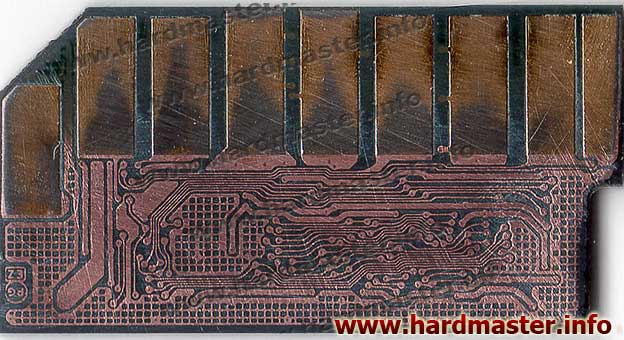

Восстановление SD SP

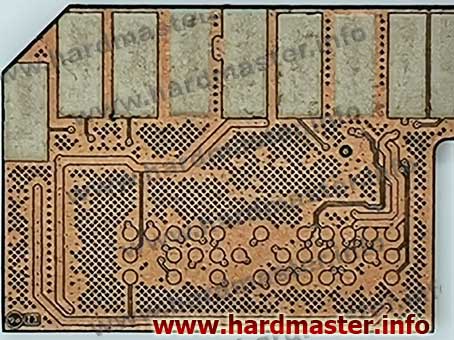

Восстановление SD карты флешки Kingston

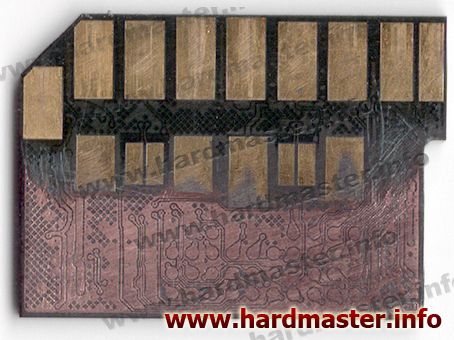

Восстановление файлов с нерабочей SD Sandisk Extreme Pro

Восстановление данных с монолитных (монокристальных) SD и MicroSD карт

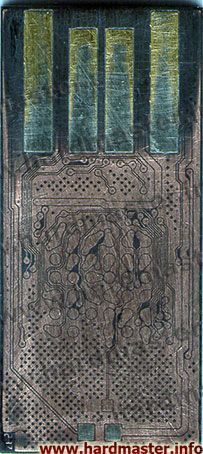

Восстановление информации с монолитных (монокристальных) SD и MicroSD карт

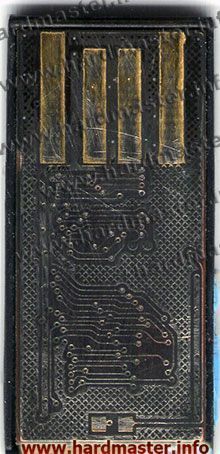

Восстановление файлов с монолитных (монокристальных) SD и MicroSD карт

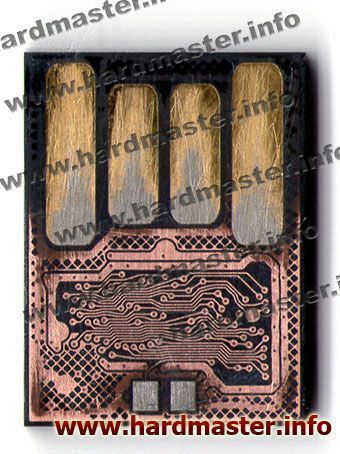

USB 2leef monolith pinout recovery

Silicon Power монолитная флешка ЮСБ

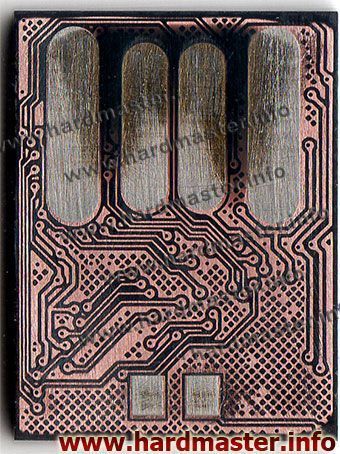

Неисправный USB монолит

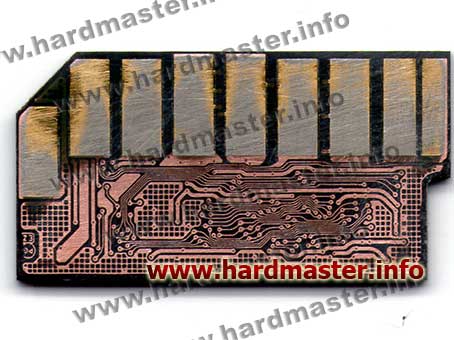

Восстановление монолита Кингмакс

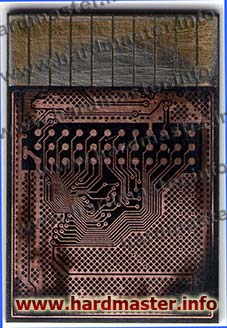

А вот вариант распиновки монолитной карты памяти Memory Stick Pro Duo

Восстановление данных с монолитной Memory Stick Pro Duo

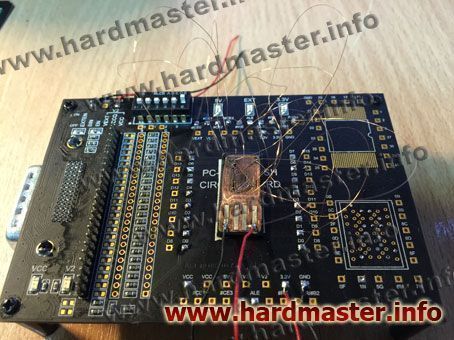

Процесс восстановления монолитной USB флешки

Процесс восстановления монолитной USB флешки

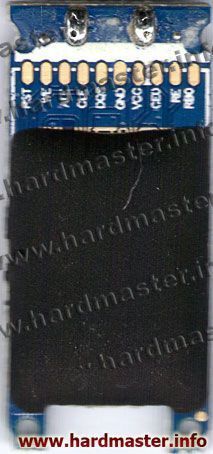

Вот — не сказать что монолит, но и не обычная USB флешка. Микросхема памяти (кристалл) залита компаундом (клеем).

Микросхема памяти залита клеем

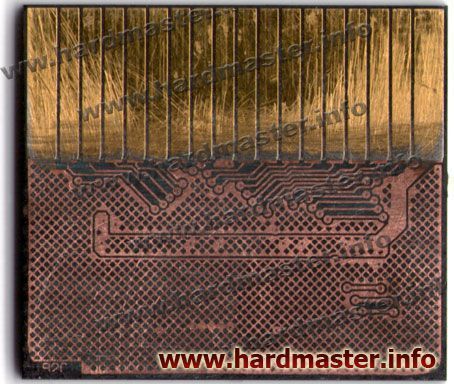

А вот как выглядит монолитная карта памяти Olympus XD Picture card, с которой потребовалось восстановить фотоснимки:

Восстановление Olympus XD Picture card

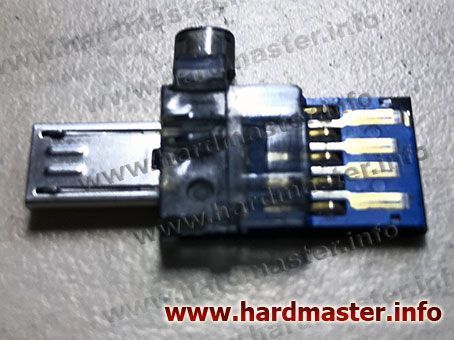

А вот пример восстановления SanDisk Ultra Dual USB - Micro USB флешки:

Восстановление Ultra Dual USB - MicroUSB флешки

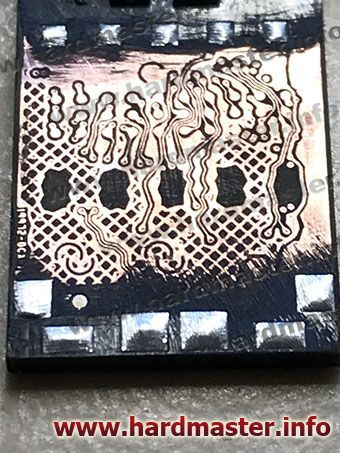

Ремонт Ultra Dual USB - MicroUSB флешки

И её модификация:

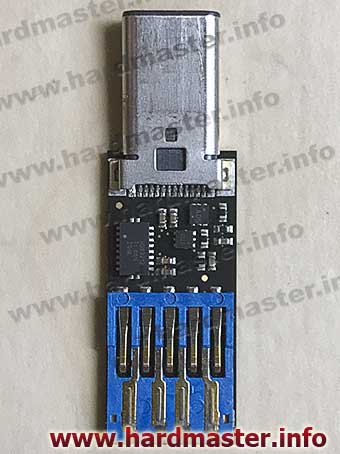

Ремонт SanDisk Ultra Dual USB Type-C

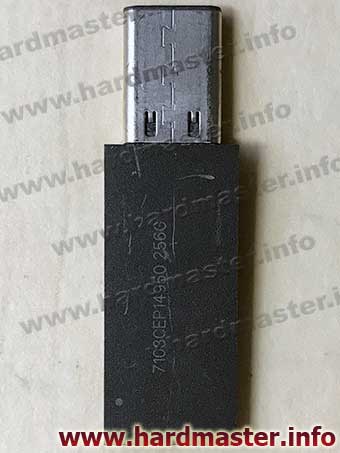

Восстановление SanDisk Ultra Dual USB Type-C

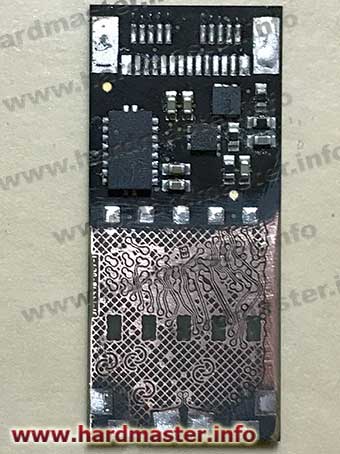

Пинаут SanDisk Ultra Dual USB Type-C

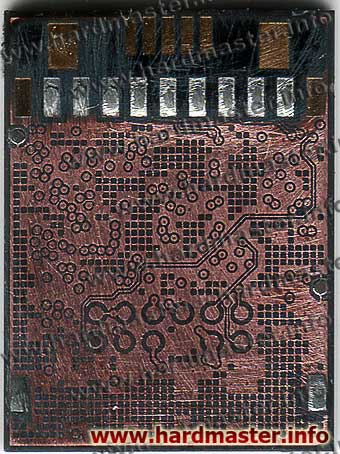

Восстановление монолита Апасер Apacer

Восстановление поломанных Микро СД

Отдельно стоит упомянуть об успешном выполнении задач по восстановлению информации с MicroSD флешек, сломанных на части, с отломанным куском, с трещинами на корпусе и т.п. Несколько примеров на картинках ниже:

Восстановление физически сломанных Микро СД флешек, с трещинами, отломанными кусками

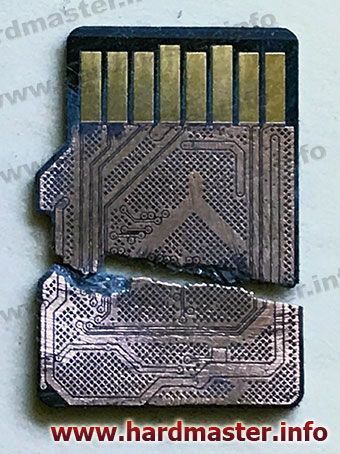

Восстановить флешку которая разломилась напополам

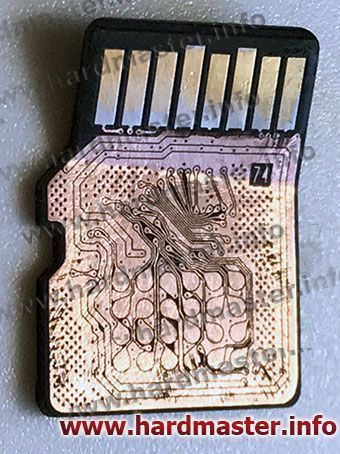

Восстановление микро флешки с трещиной

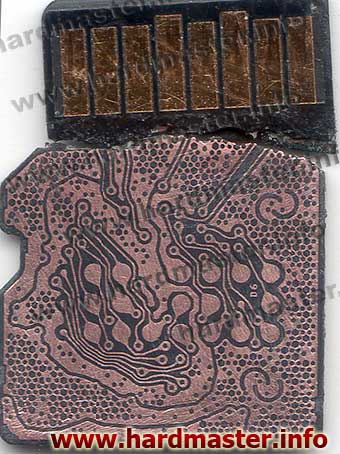

Вернуть файлы с разломанной микро карты Апасер

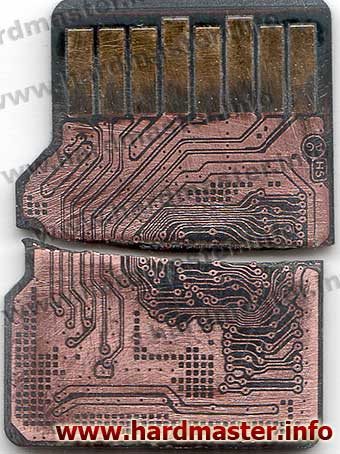

Восстановление треснутой микро сд карты Трансенд

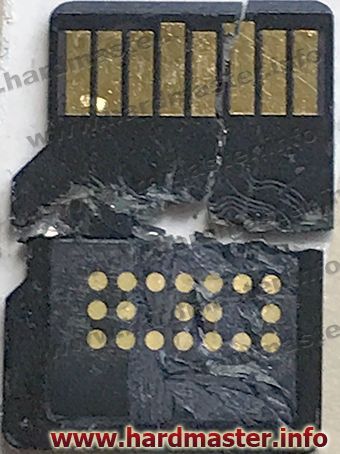

Восстановление ломанной на куски микро сд карты

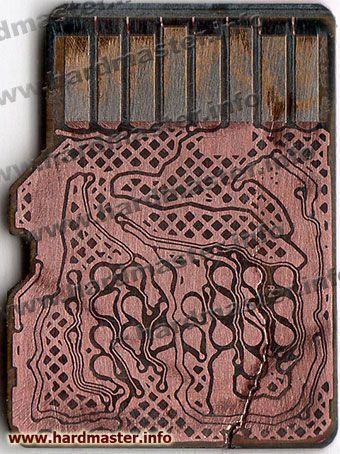

Карту памяти погрызла собака - восстановить

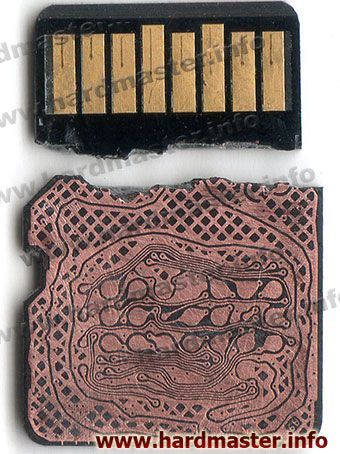

Микро флешка из двух кусков восстановить файлы

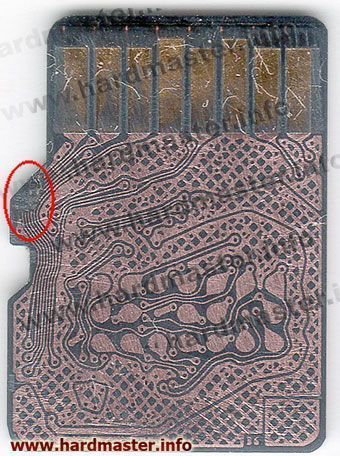

Во всех случаях, когда речь идет о флешке разломанной на куски, с отломанной частью и т.п. есть возможность восстановления информации если остался цел кристалл NAND. Например в микро-флешке Сандиск из примера ниже в результате неаккуратной эксплуатации откололся кусок с повреждением дорожек, отмеченных красным овалом.

Микрофлешка Сандиск откололся кусок

Лаборатория «Хардмастер» одна из немногих, имеющих опыт и квалификацию в восстановлении данных с монолитных USB, SD, microSD, Memory Stick и т.п. карт памяти. Если на вашей монолитной поломанной флешке остались важные файлы которые хотелось бы вернуть — обращайтесь к нам!
