Samsung HD204UI из Мурманска на восстановление данных

Artem Makarov aka Robin
06.12.2018
1078 просмотров

Обратился к нам заказчик из Мурманска с предысторией:

При очередном использовании накопителя, при подключении к компьютеру загружалось ПО но диск в списке оборудования не отражался, компьютер не видел диск. Накопитель я отдавал на диагностику в сервисный центр «Самсунг» в Мурманске, после этого я отдал в «Центр Компьютерного Сервиса»

По месту помочь, разумеется, не смогли и диск в итоге передали в нашу лабораторию.

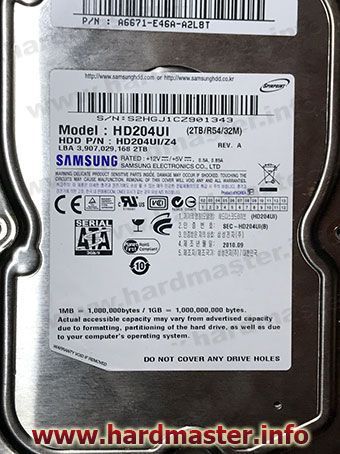

Диагностика ремонт и восстановление HDD Samsung HD204UI

Итак, HDD Samsung модели HD204UI при подаче питания срывается в стук после начальной рекалибровки, что легко различимо на слух, и отражается в стартовых сообщениях диагностического порта:

ActiveFW : 00
FWVer : 0001
DDR size detected = 32MB
SATA PLL cal done
*PA VID=0000 PN=0009 Rev=0001- 785x Found
*PA VID=0000 PN=0009 Rev=0001- 785x Found
U
S_0
RV Sensor Circuit Enabled
Shock Sensor Circuit Enabled
SO_1
RPM at Handoff: 2328
 Temp : 20 degC
SpinOk
mS1 00000003
SK C:136660 H:0
Loaded FIT ( 0: 0: 1)
CalibTable Loaded. Rev:0x1B
Selective MARC NX Loaded
ResoTable Loaded. Rev:0x01
RRO1xTable Loaded. Rev:0x01
Fw Active 0000
Ovly loaded to 0x00014D00
Ovly loaded to 0x1002E300
FdtTable Loaded. Rev:0x02
Reading Serial Num Pass
Up MC

PwrOn RRO1x @ H0
Table) cos = 1280, sin = -512
Coeff) cos = 5077, sin = -4072

AP:1 C:  2500->  2500 H:0->2 AP Cnt: 0
UF 3 1stGrayErr Hd:2
UF 3 1stGrayErr Hd:3
UF 3 1stGrayErr Hd:4
UF 3 1stGrayErr Hd:5

Как видно, после начальной прогрузки оверлеев вылезают ошибки по несистемным головам. Причина выяснилась после вскрытия пациента.

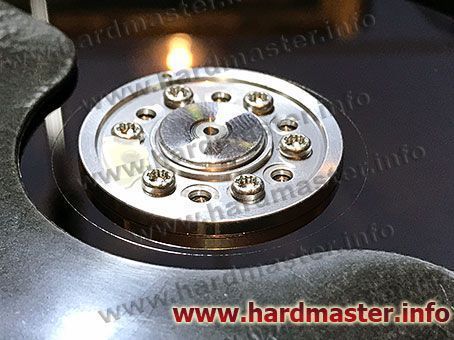

Повреждения поверхности (запилы) на пластинах HDD Samsung HD204UI

Вероятнее всего диск ударили, примерно как советует этот мега-комментатор. Таких «мастеров» у нас богато. В результате — повреждения mr элементов, повреждения поверхности.

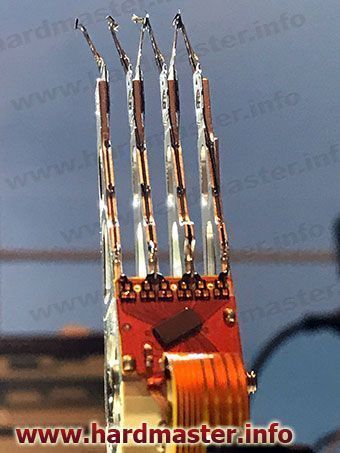

Повреждения блока магнитных голов (БМГ) HDD Samsung HD204UI

Исключив из чтения поврежденные поверхности, переводим диск в режим разработки Debag mode и читаем ПЗУ, чтобы внести в него правки, позволяющие диску стартовать без большинства физических голов.

*** Break at 0x00010F62 [C000.04.00]
DBG>

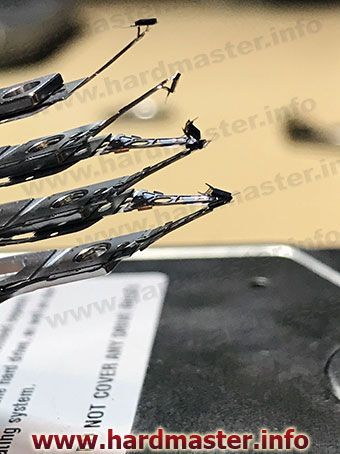

Замена блока голов на HDD Samsung HD204UI

Все операции с блоком голов в обязательном порядке производятся с помощью специальных съёмников, чтобы не повреждать поверхности при монтаже\демонтаже БМГ дополнительно.

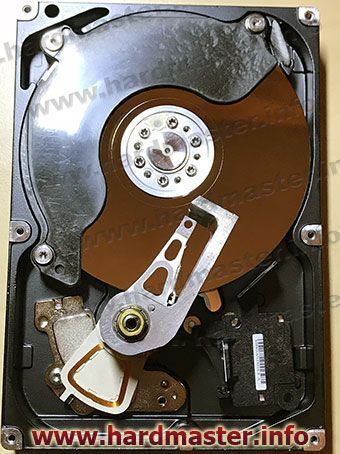

Инструмент (съёмник) для замены магнитных голов (БМГ) HDD Samsung HD204UI

После чего можно вывести диск в готовность в технологическом режиме и считать LBA по неповреждённым поверхностям. Данный перечень работ попадает под категорию «малобюджетный сервис», упомянутый в статье про восстановление данных с HDD имеющих повреждения (запилы) поверхности.

Далее, ознакомившись с полученным на этапе малобюджетного выполнения работ результатом, заказчик сможет принять решение о целесообразности продолжения работ с использованием дополнительных расходных материалов и более дорогим набором сервисных услуг, предоставляемых нашей лабораторией, вплоть до вычитывания данных с пластин, имеющих повреждения, с помощью защитных полимеров.
